凌晨三點接到業務中斷告警,卻在機柜前面對一團亂麻的跳線束手無策——這是無數網工的真實噩夢。機房布線混亂的代價遠超想象:
-
故障定位難:斷線如尋針,排查耗時激增;
-
業務風險高:強弱電干擾、線纜彎折易導致設備宕機;
-
運維成本飆升:每次變更需“考古式”梳理線路。
本文將揭秘大廠級機房布線方案,從核心原則到實戰工具,助你打造“故障秒定位、維護零壓力”的標準化機房!
一、機房布線混亂的四大元兇
-
“先上線再整理”的思維陷阱
-
緊急業務上線時隨意插線,事后無人復盤,“臨時方案”終成永久亂局。
-
-
無規范、無標簽的野蠻生長
-
跳線無標識、端口無文檔,最終演變?yōu)椤爸挥猩系壑滥母€有用”。
-
-
頻繁調試后的“爛攤子”
-
測試線未清理、調試配置未還原,機房秒變“施工現場”。
-
-
物理環境失控
-
電源線與數據線混走、線纜余量過長,埋下干擾與斷線隱患。
-
二、大廠級機房布線四大鐵律
原則1:分區走線,強弱電分離
-
電源線:設備底部出線,走下方獨立線槽;
-
數據線:設備頂部出線,經理線器分層管理;
-
安全間距:強弱電線槽間距≥30cm,避免電磁干擾。
原則2:標簽即生命線
-
雙端標記:跳線兩端標注端口號/VLAN/業務(如
SW1-G1/0/1 → FW-MGMT
); -
顏色編碼:
?? 紅色:核心業務鏈路
?? 黃色:管理網口
?? 藍色:辦公網絡
? 黑色:備用/調試口
原則3:線纜長度零容忍
-
精準測量:使用網線長度測量器,按需裁剪,拒絕“繞圈甩線”;
-
余量控制:跳線預留長度≤15cm,光纖彎曲半徑≥10倍線徑。
原則4:理線器為王
-
上下布局:每機柜配置進/出線理線器(推薦華為CE系列理線架);
-
自然彎曲:跳線拐角弧度≥90°,避免接口受力。

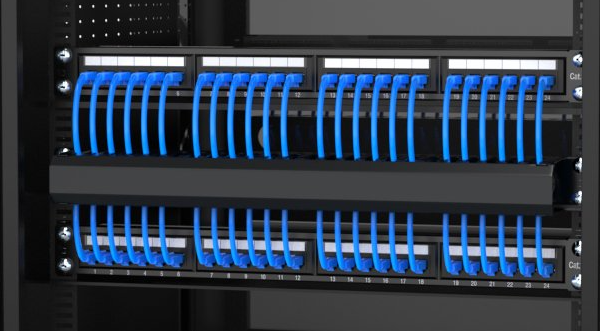

圖1:跳線自然彎曲與理線器分層管理
三、六步打造標準化機房
Step 1:繪制“作戰地圖”
-
用Visio/CAD繪制機柜布局圖,標注設備名稱、端口編號;
-
導出拓?fù)湮臋n并同步至團隊知識庫。
Step 2:斷電清理“僵尸線”
-
斷開非關鍵業務設備電源;
-
拔除無流量、無標簽的閑置跳線(約占老舊機房線纜30%)。
Step 3:按業務分類布線
-
辦公網/管理網/監控網分色走線;
-
同類線纜經同一理線器捆扎(推薦魔術貼扎帶)。
Step 4:標簽標準化
-
使用兄弟PT系列標簽機打印防水標簽;
-
標簽內容格式:
源設備-端口 → 目的設備-端口@業務類型
。
Step 5:強弱電分層固定
-
網絡線:上層走線槽 + 理線架;
-
電源線:下層獨立線槽 + 防脫卡扣。
Step 6:歸檔與驗收
-
拍攝機柜前后全景照片;
-
生成《機房布線規范文檔》并簽字存檔。
四、網工必備四大“理線神器”
工具 | 使用場景 | 推薦型號 |
---|---|---|
彈性蛇形管 | 長距離多線并行走線 | 泛達Panduit VCP25 |
可拆卸理線架 | 交換機/服務器跳線分層管理 | 華為CE6850理線架 |
熱轉印標簽機 | 打印耐高溫/抗腐蝕標簽 | 兄弟PT-P710BT |
光纖檢測筆 | 快速定位光纖斷點 | FIBERLENS FL-1000 |
五、長效維護:從“大掃除”到“日常修行”
-
每日巡檢:檢查標簽完整性、線纜松脫情況;
-
月度整理:清理新增“僵尸線”,更新拓?fù)鋱D;
-
年度大修:全面更換老化線纜,優化布線路徑。
結語:布線規范 = 運維尊嚴
機房布線不僅是技術活,更是運維團隊的“面子工程”。一套清晰的布線方案,能讓故障定位效率提升300%,更讓深夜告警電話減少90%。你的機柜,值得像瑞士鐘表一樣精密有序!
